CABINET

Cette fois, ça y est! je viens enfin de me lancer dans la fabrication d'un ampli de guitare. Pour le moment, l'affaire est modeste. Il est question d'un push pull d'EL84 délivrant 10W.
Il me faut donc un HP que je décide de monter dans un cabinet, l'ampli formera une tête séparée.

Choix du HP

Le choix est vaste, les prix aussi!
J'opte pour une gamelle de 12 pouces (30.5 cm) et je m'oriente chez JENSEN avec le C12R 8 Ohms 50 Watts. Pourquoi ce choix? Pour une première réalisation, il m'a semblé que le rapport qualité/prix était correct. Pour la puissance, je ne prend pas de risque et puis, qui sait, peut être qu'un jour ce HP sera secoué par un ampli plus puissant.
Pour le fournisseur, c'est chez Tube Town.

Enceinte close ou "vented"?

Muni des caracteristiques du HP (voir ici), je vais faire un tour sur le site de Petoin et je traine sur le net pour avoir quelques retours. Le faible QTS de ce HP en fait un bon candidat pour une solution enceinte close mais...de l'avis des utilisateurs, l'enceinte close donne des basses un peu lourdes pour une guitare.
Conclusion, je retarde le choix, on verra bien à l'écoute. Je pars donc sur une solution "vented" dont l'évent pourra être partiellement ou totalement bouché.

Design du cabinet

Rien de bien révolutionnaire: Planches de médium, montage rigide, amortissement. Reste à determiner les dimensions. Là, j'avoue, j'ai travaillé un peu au pif. Je suis parti sur un volume interne de 400x400x250. Pour le médium, je prend du 22 mm qui est bien lourd mais qui facilite grandement le vissage en bout. La rigidité déjà bonne avec des plaques de 22 sera fortement augmentée par l'ajout de deux cloisons internes. L'amortissement est confié à deux morceaux de laine de roche ensachés dans des bas nylon.

J'en profite pour tester ce que je pense être une astuce: le joint silicone. Afin de réaliser des jonctions "étanches" et amortissantes entre les plaques de médium, j'étale du silicone sur la zone de contact puis je lisse le produit avec une spatule de manière à former un film très fin. Je laisse secher le silicone avant de visser. J'utilise la même technique pour la fixation du saladier du HP.

	AMPLI TUBE
	CABINET_10W
ACCUEIL	ENCEINTES

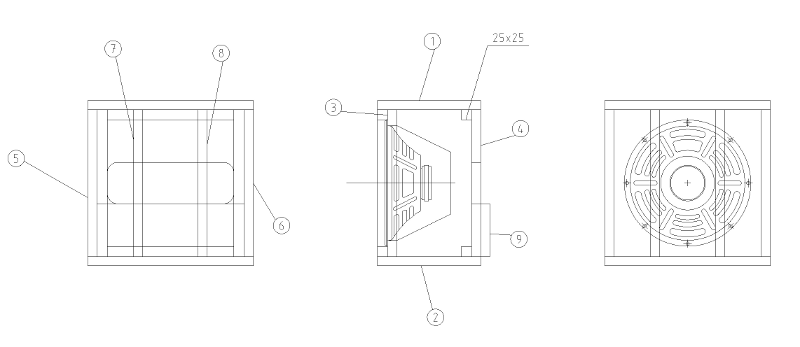

vue face avant sans support de HP	vue arrière avec le fond et l'évent

vue arrière sans le fond	vue avant avec le HP

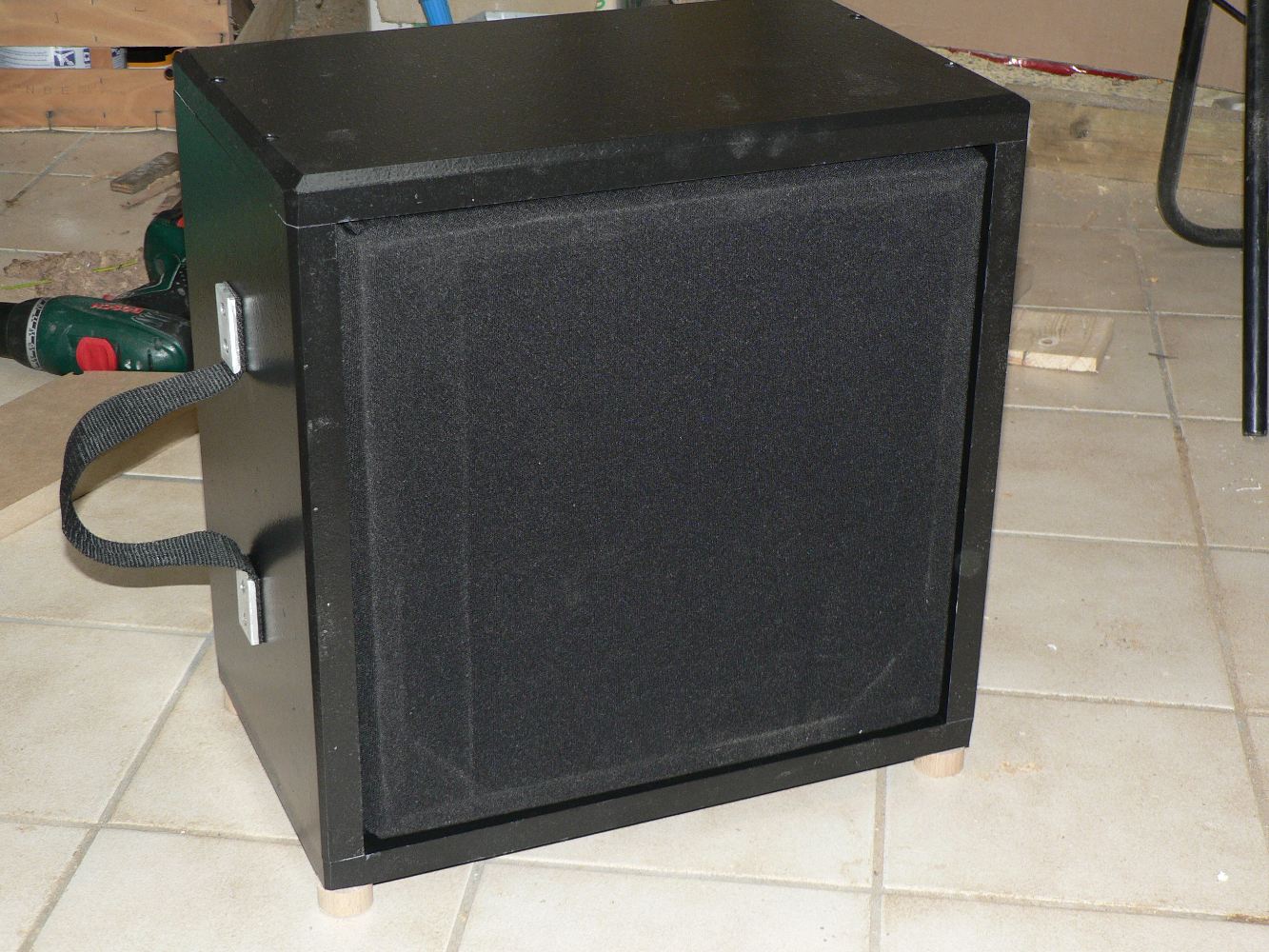

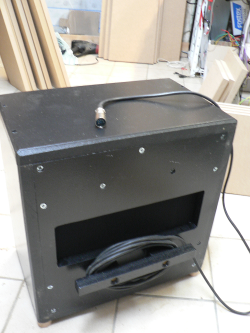

Face AV: la poignée latérale libère le dessus pour permettre la pose de l'ampli.	Face AR: le câble est lové sur un enrouleur
