L'idée d'une alimentation haute tension me tenait à coeur depuis un moment.
Cela est bien pratique pour tester ou vérifier des montages.

Je souhaitais avant tout pouvoir disposer d'une plage de tension réglable et si possible stabilisée. Cette alim, destinée surtout à des tubes de faible puissance (12AX7, 12AT7, ECC99,....) doit fournir un courant relativement faible. Pas question d'alimenter une étage de sortie.

Le grand chic est de réaliser cette alim avec des tubes...

Je suis parti sur le crobard suivant:


schema de l'alim HT


Avec le cahier des charges suivant:

V min: 100 V
V max: 300 V
I max: 30 mA

Une alim négative pour les montages à polar fixe.

Des galvas de contrôle courant et tension.

Etant donné les tubes sélectionnés, je peux faire une alim double.

Me voilà donc à nouveau sur la piste !

La conception

Après cogitations, je me fixe sur le schéma ci dessous

cliquer pour agrandir

Après le bloc alim, il serait bien commode de disposer d'une sorte de banc d'essais sur lequel on retrouve des supports de tubes, des potentiomètres, interrupteurs, etc....


Galerie

cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
fabrication: la tôle supérieure la tôle chapeau la tôle inférieure
cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
fabrication du cadre le bloc alim assemblé le banc d'essais partiellement monté
cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir

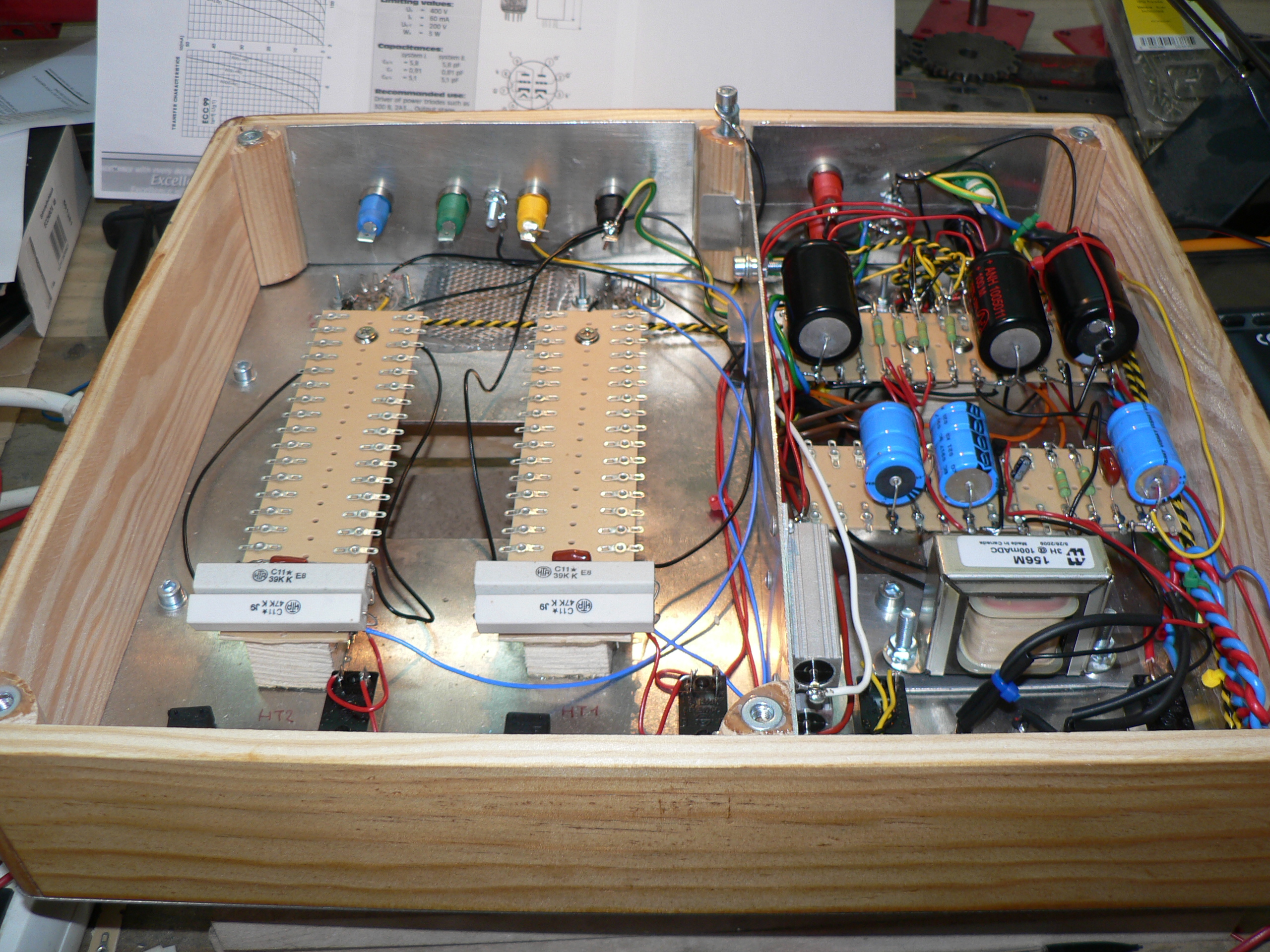

le banc d'essais assemblé câblage des alims câblage de la régul
cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
Voilà, le bloc alim est terminé les galvas du haut: la tension
les galvas du bas: le courant
vue arrière
cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
le banc d'essais en service les plaques à cosses tout ce qu'il faut pour tester des montages
cliquer pour agrandir cliquer pour agrandir
l'ensemble connecté C'est terminé et c'est bien pratique

Réalisation

La réalisation n'a pas posé de problème particulier. Seule l'alimentation des galvas m'a donné quelques soucis. En effet, j'avais déjà remarqué que l'alimentation d'un LCD de ce type demandait à être flottante. Cela n'est pas clairement indiqué dans la notice, mais le fait d'utiliser un ampliop en différentiel suppose que la masse de l'alim du galva ne soit pas électriquement raccordée à la masse du montage sur lequel ont effectue des mesures. La question était de savoir si une seule alim pouvait servir à 4 galvas. C'est dans cet esprit que j'avais produit du 10V régulé sur un des secondaires du transfo principal. Evidemment, la réponse fût non. Il faut 4 alims séparées, une par galva. J'ai donc fabriqué 4 petites alims et tout est rentré dans l'ordre.

Autre difficulté, les galvas ne mesurent que de -200 mV à + 200 mV. Pour mesurer des tensions de l'ordre de 300 V, il faut modifier le pont de résistances de mesure soudé à même le galva. Cela n'est pas bien compliqué mais, cela rend complètement imprécise la mesure. J'ai donc ressorti les résistances du pont et j'ai adapté un potentiomètre de réglage accessible en face supérieure.



Puis, j'ai réglé les potentiomètres pour que les indications de tension des galvas correspondent à la valeur de la HT lue sur mon voltmètre.


Utilisation

C'est tout simplement "génial" !

Une idée de montage ? C'est câblé en un tour de main. En moins d'une demie heure on réalise le montage et on le teste. Les plaques à cosses sont très pratiques et tous les points sont accessibles à la sonde d'oscillo. Et hop, nous voilà partis pour faire un relevé de courbes.

Rien que dans la première semaine d'utilisation, j'ai expérimenté plus de 20 montages....parmi lesquels:

Le SRPP, le cathode follower, la CAG, un driver de reverb à ressorts, un poste TSF à réaction, un oscillateur pour trémolo, un oscillateur HF pour superhétérodyne,.....

cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
C'est génial ! mesures... on peut même utiliser une platine externe qui coûte 3 sous
cliquer pour agrandir cliquer pour agrandir cliquer pour agrandir
contrôles... acquisition & traitement à l'aide d'un µC et d'un PC Ici, l'alim est pilotée par un µC



Stabilité

La plage de réglage est conforme à ce que je souhaitais. Pour ce qui est de la stabilité, les performances sont plus modestes. En chargeant de manière cyclique la HT par une consommation alternant entre 30 et 15 mA, j'obtiens un swing résiduel de l'ordre de 200 à 300 mV. D'un autre coté, j'ai disposé une résistance d'un Ohm en guise de shunt pour la mesure du courant et bien entendu, cette résistance n'est pas dans la boucle d'asservissement ce qui limite la stabilité à au moins 30 mV.

Autre constat, la tension dérive lentement dans le temps, sans doute là un effet de la variation des tensions des diodes zener avec la température...

Quoiqu'il en soit, le résultat est à la hauteur de mes attentes.


Améliorations

Evidemment, ce qui vient immédiatement à l'esprit, c'est le pilotage de la HT par un PC.

J'ai créé un montage à base de µcontroleur qui pilote la HT et la tension de polar pour tirer les courbes caractéristiques d'un tube 12AX7. Cela fonctionne très bien. Ce qui est un peu plus critique, c'est la mesure des grandeurs par le CAN du µC qui n'admet que du 5V maxi. Les mesures sont faites au travers de ponts de résistances et la précision s'en ressent.

cliquer pour agrandir


Donc, c'est possible mais un effort particulier doit être fait coté mesure. La solution est peut être d'acheter un oscillo numérique relié à un PC mais bon, c'est un investissement lourd.
